GNC一體化制導組件

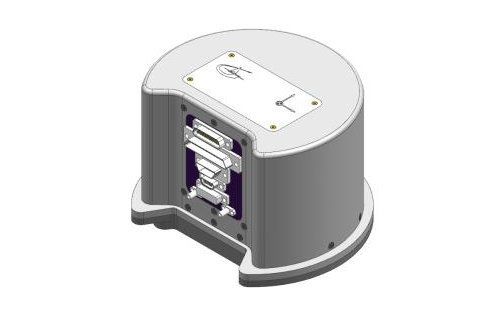

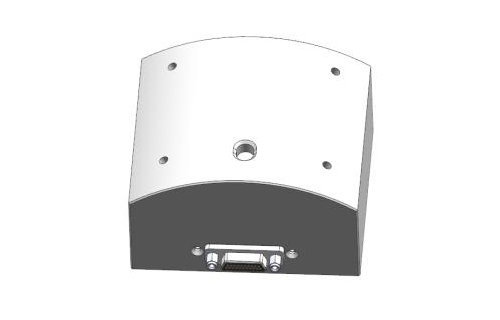

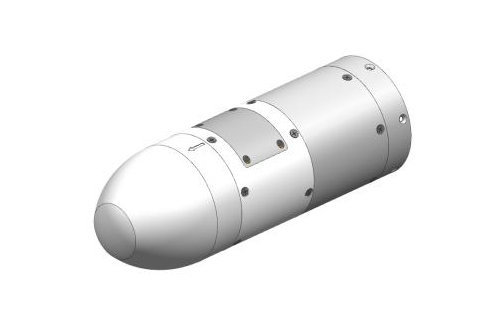

TY-ZGNC系列一體化制導組件
一、產品簡介：TY-ZGNC系列一體化制導組件集成了中、高精度MEMS慣性測量單元、衛星接收單元、綜合信息處理平臺、接口及電源控制平臺等模塊，具有精度高、價格適中、體積小、重量輕、可靠性高等特點，能夠滿足短時、近距制導武器的純慣性及組合導航要求。二、應用領域精確制導武器無人機三、應用案例：某型短距離反裝甲導彈某型空地彈某型制導火箭彈某型中遠程單兵便攜式防空導彈五、技術指標 指標類型指標名稱指標達成情況備注功能指標自對準、傳遞對準功能具備所有功能指標可以根據實際需求進行裁剪或增加GNSS/INS導航功能具備彈上設備的信息交互功能具備仿真、地面測試及串口加載功能具備時間零點檢測功能具備熱電池激活狀態檢測查詢功能具備控制參數的裝定功能具備點火信號、解保信號給定功能具備提供飛控解算平臺具備主控技術指標控制周期1ms、2.5ms、4ms、5ms可選擇計算精度10-6 處理芯片主頻大于400MHz 處理核數量單處理器、雙處理器、多核處理器可選擇陀螺儀測量范圍±300°/S，±500°/S范圍可擴零偏穩定性10°/h（1σ，10s）全溫零偏重復性10°/h（1σ）全溫線性度誤差0.1%（F.S.）全溫交叉耦合0.3% 帶寬≥80Hz 加速度測量范圍±30g 零偏穩定性2mg（1σ，10s）全溫零偏重復性2mg（1σ）全溫線性度誤差0.2%（F.S.）全溫交叉耦合0.3% 帶寬≥80Hz 衛導指標水平位置＜8m（RMS） 高程＜10m（RMS） 速度≤0.2m/s（1σ） 衛導更新頻率10Hz 衛導最大速度＞2000m/s 衛導熱啟動＜12s 衛導重捕時間≤3s 衛導工作頻點BD2-B1/GPS-L1、BD2-B3 抗干擾能力單干擾102dB，三干擾97dB可選擇對準精度自對準精度姿態≤0.3°（3σ,30s） 傳遞對準精度姿態≤0.1°（1σ，120s）方位≤0.3°（1σ，120s） 組合導航指標位置精度12m（RMS） 速度精度≤0.2m/s（1σ） 姿態精度≤1°（3σ） 純慣性指標位置精度≤200m（RMS，80s） 速度精度≤4m/s（3σ，80s） 姿態精度≤2°（3σ，80s） 接口外部串口按需配置 開關量接口按需配置 模擬量接口按需配置 JTAG接口按需配置 CAN接口按需配置 尺寸滿足40及以上口徑產品需求 重量整艙小于900g，核心組件小于300g 功耗≤24W（穩態） 溫度范圍工作溫度-45℃~+60℃，-45℃~+65℃ 存儲溫度-50℃~+70℃ 振動6.06g,20Hz—2000Hz 沖擊100g（6ms~11ms） 國產化比例雙85、雙95、100%可選擇
產品編碼：
1034746547465445376
所屬分類：
詳細信息
一、產品簡介
TY-ZGNC系列一體化制導組件集成了中、高精度MEMS慣性測量單元、衛星接收單元、綜合信息處理平臺、接口及電源控制平臺等模塊，具有精度高、價格適中、體積小、重量輕、可靠性高等特點，能夠滿足短時、近距制導武器的純慣性及組合導航要求。
二、應用領域
無人機
三、技術指標
|
指標類型 |
指標名稱 |
指標達成情況 |
備注 |
|
|
功能指標 |
自對準、傳遞對準功能 |
具備 |
所有功能指標可以根據實際需求進行裁剪或增加 |
|
|
GNSS/INS導航功能 |
具備 |
|||
|
彈上設備的信息交互功能 |
具備 |
|||
|
仿真、地面測試及串口加載功能 |
具備 |
|||
|
時間零點檢測功能 |
具備 |
|||
|
熱電池激活狀態檢測查詢功能 |
具備 |
|||
|
控制參數的裝定功能 |
具備 |
|||
|
點火信號、解保信號給定功能 |
具備 |
|||
|
提供飛控解算平臺 |
具備 |
|||
|
主控技術指標 |
控制周期 |
1ms、2.5ms、4ms、5ms |
可選擇 |
|
|
計算精度 |
優于10-6 |
|
||
|
處理芯片主頻 |
大于400MHz |
|
||
|
處理核數量 |
單處理器、雙處理器、多核處理器 |
可選擇 |
||
|
內存容量 |
≥16MByte |
|
||
|
陀螺儀指標 |
測量范圍 |
±300°/S，±500°/S |
范圍可擴 |
|
|
零偏穩定性 |
≤10°/h（1σ，10s） |
全溫 |
||
|
零偏重復性 |
≤10°/h（1σ） |
全溫 |
||
|
線性度誤差 |
≤0.1%（F.S.） |
全溫 |
||
|
交叉耦合 |
≤0.3% |
|
||
|
帶寬 |
≥100Hz |
|
||
|
加速度計指標 |
測量范圍 |
±30g |
|
|
|
零偏穩定性 |
≤2mg（1σ，10s） |
全溫 |
||
|
零偏重復性 |
≤2mg（1σ） |
全溫 |
||
|
線性度誤差 |
≤0.2%（F.S.） |
全溫 |
||
|
交叉耦合 |
≤0.3% |
|
||
|
帶寬 |
≥100Hz |
|
||
|
衛導指標 |
水平位置 |
＜8m（RMS） |
|
|
|
高程 |
＜10m（RMS） |
|
||
|
速度 |
≤0.2m/s（1σ） |
|
||
|
更新頻率 |
10Hz |
|
||
|
最大速度 |
＞2000m/s |
|
||
|
熱啟動 |
＜12s |
|
||
|
重捕時間 |
≤3s |
|
||
|
工作頻點 |
BD2-B1/GPS-L1、BD2-B3 |
|
||
|
抗干擾能力 |
單干擾102dB，三干擾97dB |
可選擇 |
||
|
對準精度 |
自對準精度 |
姿態≤0.3°（3σ，30s） |
|
|
|
傳遞對準精度 |
姿態≤0.1°（1σ，120s） 方位≤0.1°（1σ，120s） |
視主慣導精度而言 |
||
|
組合導航指標 |
位置精度 |
≤12m（RMS） |
|
|
|
速度精度 |
≤0.2m/s（1σ） |
|
||
|
姿態精度 |
≤1°（3σ） |
|
||
|
純慣性指標 |
位置精度 |
≤200m（RMS，80s） |
|
|
|
速度精度 |
≤4m/s（3σ，80s） |
|
||
|
姿態精度 |
≤2°（3σ，80s） |
|
||
|
接口 |
通訊接口 |
按需配置 |
|
|
|
開關量接口 |
按需配置 |
|
||
|
模擬量接口 |
按需配置 |
|
||
|
JTAG接口 |
按需配置 |
|
||
|
尺寸 |
滿足40mm及以上口徑產品需求 |
|
||
|
重量 |
整艙小于900g，核心組件小于300g |
|
||
|
供電電壓 |
9V~36V |
|
||
|
功耗 |
≤24W（穩態） |
|
||
|
溫度范圍 |
工作溫度 |
-45℃~+60℃，-45℃~+65℃ |
|
|
|
貯存溫度 |
-50℃~+70℃ |
|
||
|
振動 |
6.06g，20Hz~2000Hz |
|
||
|
沖擊 |
100g（6ms~11ms） |
|
||
|
國產化比例 |
雙85、雙95、100% |
可選擇 |
||
