GNC一體化制導組件

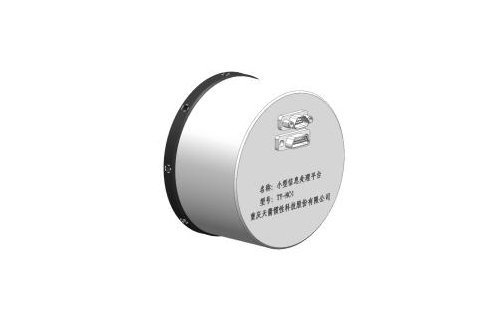

TY-NCX系列信息處理平臺

一、產品簡介：TY-NCX系列信息處理平臺基于DSP/ARM+FPGA架構，能夠?qū)崿F(xiàn)不同類型傳感器數據采集、處理，并完成復雜的導航運算、組合濾波運算及對應信息的輸出，可廣泛用于導航系統、雷達、通訊、電子對抗和測量等領域中的信號處理、通訊或控制。二、應用領域?qū)Ш较到y(tǒng)通訊系統無人機系統三、應用案例：某型無人輪式裝甲車定位定向系統某型雷達車定位定向系統某型制導火箭彈某型制導炮彈 四、技術指標 指標類型指標說明TY-NC1TY-NC2TY-NC3TY-NC4功能指標串口加載功能具備具備具備具備在線仿真功能具備具備具備具備UART串口參數配置功能具備具備具備具備模擬量采集功能--具備具備開關量輸入采集功能--具備具備開關量輸出控制功能--具備具備處理器指標計算精度支持雙精度浮點運算支持雙精度浮點運算支持雙精度浮點運算支持雙精度浮點運算處理器架構DSPARMDSP/ARM可選DSP處理芯片主頻＞400MHz＞400MHz＞400MHz＞400MHz處理核數量支持單處理器和雙處理器支持單處理器和雙處理器支持單處理器和雙處理器支持單處理器和雙處理器存儲器外擴64MBDDR216MBFlash2MB內部Flash1MB內部RAM外擴64MBDDR2、16MBFlash外擴64MBDDR2、16MBFlash接口外部通信串口2路標準RS422串口可按需配置為RS485或RS2322路標準RS422串口可按需配置為RS485或RS23210路標準RS422串口可按需配置為RS485或RS23210路標準RS422串口可按需配置為RS485或RS232開關量接口--4路開關量輸入隔離采集接口8路開關量輸出控制接口可按需進行接口數量配置4路開關量輸入隔離采集接口8路開關量輸出控制接口可按需進行接口數量配置模擬量采集接口--3路隔離模擬量（0~40V）采集接口可按需進行接口數量配置3路隔離模擬量（0~40V）采集接口可按需進行接口數量配置JTAG調試接口具備具備具備具備CAN接口1路（可選）1路（可選）1路（可選）1路（可選）適應產品尺寸60×50×15滿足口徑70及以上產品需求Φ40×15（核心板Φ28×12）滿足口徑30及以上產品需求100×80×38滿足口徑70及以上產品需求Φ80×50（核心版Φ66×12）滿足口徑70及以上產品需求重量≤80g≤60g≤500g≤300g供電范圍5±0.25V5±0.25V9~36V9~36V功耗≤3W（穩態）≤3W（穩態）≤10W（穩態）≤10W（穩態）溫度范圍工作溫度-40℃~+60℃-45℃~+65℃-40℃~+60℃-45℃~+65℃-40℃~+60℃-45℃~+65℃-40℃~+60℃-45℃~+65℃存儲溫度-50℃~+70℃-50℃~+70℃-50℃~+70℃-50℃~+70℃振動6.06g,20Hz—2000Hz6.06g,20Hz—2000Hz6.06g,20Hz—2000Hz6.06g,20Hz—2000Hz沖擊100g（6ms~11ms）100g（6ms~11ms）100g（6ms~11ms）100g（6ms~11ms）國產化比例雙85、雙95、100%雙85、雙95、100%雙85、雙95、100%雙85、雙95、100%

產品編碼：

1034746561180819456

詳細信息

一、產品簡介

TY-NCX系列信息處理平臺基于DSP/ARM+FPGA架構，能夠?qū)崿F(xiàn)不同類型傳感器數據采集、處理，并完成復雜的導航運算、組合濾波運算及對應信息的輸出，可廣泛用于導航系統、雷達、通訊、電子對抗和測量等領域中的信號處理、通訊或控制。



二、應用領域

導航系統

通訊系統

無人機系統



三、應用案例

某型雷達車定位定向系統



四、技術指標



指標類型

指標說明

TY-NC1

TY-NC2

TY-NC3

TY-NC4

功能指標

串口加載功能

具備

具備

具備

具備

在線仿真功能

具備

具備

具備

具備

UART串口參數配置功能

具備

具備

具備

具備

模擬量采集功能

-

-

具備

具備

開關量輸入采集功能

-

-

具備

具備

開關量輸出控制功能

-

-

具備

具備

處理器指標

計算精度

支持雙精度浮點運算

支持雙精度浮點運算

支持雙精度浮點運算

支持雙精度浮點運算

處理器架構

DSP

ARM

DSP/ARM可選

DSP

處理芯片主頻

＞400MHz

＞400MHz

＞400MHz

＞400MHz

處理核數量

支持單處理器和雙處理器

支持單處理器和雙處理器

支持單處理器和雙處理器

支持單處理器和雙處理器

存儲器

外擴64MB DDR2

16MB Flash

2MB內部Flash

1MB內部RAM

外擴64MB DDR2、16MB Flash

外擴64MB DDR2、16MB Flash

接口

外部通信串口

2路標準RS422串口

可按需配置為RS485或RS232

2路標準RS422串口

可按需配置為RS485或RS232

10路標準RS422串口

可按需配置為RS485或RS232

10路標準RS422串口

可按需配置為RS485或RS232

開關量接口

-

-

4路開關量輸入隔離采集接口

8路開關量輸出控制接口

可按需進行接口數量配置

4路開關量輸入隔離采集接口

8路開關量輸出控制接口

可按需進行接口數量配置

模擬量采集接口

-

-

3路隔離模擬量（0~40V）采集接口

可按需進行接口數量配置

3路隔離模擬量（0~40V）采集接口

可按需進行接口數量配置

JTAG調試接口

具備

具備

具備

具備

CAN接口

1路（可選）

1路（可選）

1路（可選）

1路（可選）

適應產品尺寸

60×50×15

滿足口徑70及以上產品需求

Φ40×15（核心板Φ28×12）

滿足口徑30及以上產品需求

100×80×38

滿足口徑70及以上產品需求

Φ80×50（核心版Φ66×12）

滿足口徑70及以上產品需求

重量

≤80g

≤60g

≤500g

≤300g

供電電壓

5V±0.25V

5V±0.25V

9V~36V

9V~36V

功耗

≤3W（穩態）

≤3W（穩態）

≤10W（穩態）

≤10W（穩態）

溫度范圍

工作溫度

-40℃~+60℃

-45℃~+65℃

-40℃~+60℃

-45℃~+65℃

-40℃~+60℃

-45℃~+65℃

-40℃~+60℃

-45℃~+65℃

貯存溫度

-50℃~+70℃

-50℃~+70℃

-50℃~+70℃

-50℃~+70℃

振動

6.06g,20Hz~2000Hz

6.06g,20Hz~2000Hz

6.06g,20Hz~2000Hz

6.06g,20Hz~2000Hz

沖擊

100g（6ms~11ms）

100g（6ms~11ms）

100g（6ms~11ms）

100g（6ms~11ms）

國產化比例

雙85、雙95、100%

雙85、雙95、100%

雙85、雙95、100%

雙85、雙95、100%
