GNC一體化制導組件

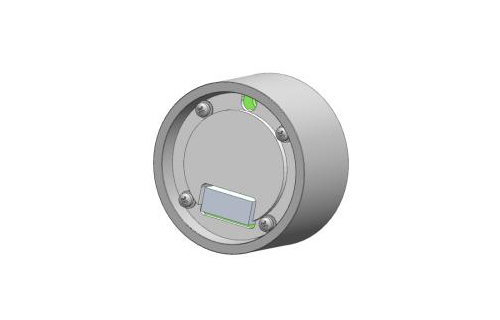

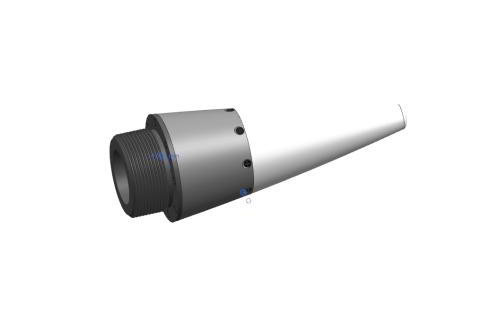

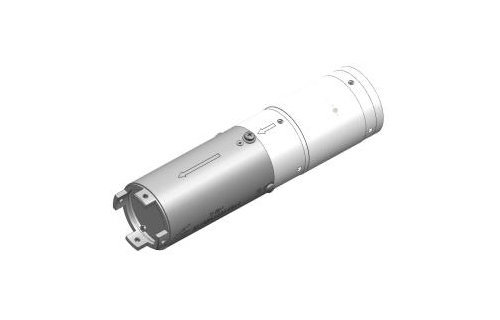

TY-PGNC系列一體化制導組件
一、產品簡介：TY-PGNC系列一體化制導組件是典型的低成本、小尺寸、低重量、抗高沖擊的一體化制導組件，集成了低精度MEMS慣性測量單元、MEMS地磁測量單元、衛星接收單元、綜合信息處理平臺、接口及電源控制平臺等，能夠滿足低成本精確制導武器等平臺使用。二、應用領域精確制導炮彈三、應用案例：某型30mm機炮某型40mm槍榴炮某型76mm制導艦炮某型130mm制導艦炮四、技術指標 指標類型指標名稱指標達成情況備注功能指標空中自對準功能具備所有功能指標可以根據實際需求進行裁剪或增加慣性測量功能具備GNSS/INS或指令/INS導航功能具備地磁導航功能具備彈上設備的信息交互功能具備仿真、地面測試及串口加載功能具備熱電池激活狀態檢測查詢功能具備提供飛控解算平臺具備主控技術指標控制周期1ms、2.5ms、4ms、5ms可選擇計算精度10-6 處理芯片主頻大于400MHz 處理核數量單核、雙核可選擇陀螺儀測量范圍0~10r/s可選擇零偏穩定性100°/h（1σ，10s）全溫零偏重復性0.1°/s（1σ）全溫線性度誤差0.1%（F.S.）全溫交叉耦合0.3% 帶寬≥1000Hz可配置加速度測量范圍±40g 零偏穩定性5mg（1σ，10s）全溫零偏重復性10mg（1σ）全溫線性度誤差0.5%（F.S.）全溫交叉耦合0.5% 帶寬≥1000Hz可配置地磁傳感器測量范圍±6Guass可選擇線性度誤差小于0.1%（F.S.=±1gauss）小于0.4%（F.S.=±3gauss）小于1.4%（F.S.=±6gauss） 交叉耦合小于0.3% 分辨率小于0.12mGauss（帶寬50Hz時） 帶寬5MHz可配置衛導指標水平位置＜8m（RMS） 高程＜10m（RMS） 速度≤0.5m/s（1σ） 衛導更新頻率10Hz 衛導最大速度＞2000m/s 衛導熱啟動＜6s 衛導重捕時間≤3s 衛導工作頻點BD2-B1/GPS-L1或BD2-B3可選擇對準精度滾轉角精度：≤5°（1σ） 組合導航指標位置精度≤12m（RMS） 速度精度≤0.5m/s（1σ） 姿態精度≤5°（3σ） 接口通訊串口按需配置 開關量接口按需配置 模擬量接口按需配置 JTAG接口按需配置 CAN接口按需配置 尺寸滿足30及以上口徑產品需求 重量≤500g 供電電壓28V±4V 穩態功耗≤20W 溫度范圍工作溫度-40℃~+60℃，-45℃~+65℃ 存儲溫度-50℃~+70℃ 振動6.06g，20Hz—2000Hz 沖擊25000g炮射過載
產品編碼：
1034746574619369472
所屬分類：
詳細信息
一、產品簡介
TY-PGNC系列一體化制導組件是典型的低成本、小尺寸、低重量、抗高沖擊的一體化制導組件，集成了低精度MEMS慣性測量單元、MEMS地磁測量單元、衛星接收單元、綜合信息處理平臺、接口及電源控制平臺等，能夠滿足低成本精確制導武器等平臺使用。
二、技術指標
|
指標類型 |
指標名稱 |
指標達成情況 |
備注 |
|
功能指標 |
空中自對準功能 |
具備 |
所有功能指標可以根據實際需求進行裁剪或增加 |
|
慣性測量功能 |
具備 |
||
|
GNSS/INS或指令/INS導航功能 |
具備 |
||
|
地磁導航功能 |
具備 |
||
|
彈上設備的信息交互功能 |
具備 |
||
|
仿真、地面測試及串口加載功能 |
具備 |
||
|
熱電池激活狀態檢測查詢功能 |
具備 |
||
|
提供飛控解算平臺 |
具備 |
||
|
主控技術指標 |
控制周期 |
1ms、2.5ms、4ms、5ms |
可選擇 |
|
計算精度 |
優于10-6 |
|
|
|
處理芯片主頻 |
大于400MHz |
|
|
|
處理核數量 |
單核、雙核 |
可選擇 |
|
|
陀螺儀指標 |
測量范圍 |
±20r/s |
可選擇 |
|
零偏穩定性 |
≤100°/h（1σ，10s）注 |
全溫 |
|
|
零偏重復性 |
≤0.1°/s（1σ）注 |
全溫 |
|
|
線性度誤差 |
≤0.1%（F.S.）注 |
全溫 |
|
|
交叉耦合 |
≤0.3%注 |
|
|
|
帶寬 |
≥1000Hz |
可配置 |
|
|
加速度計指標 |
測量范圍 |
±40g |
|
|
零偏穩定性 |
≤10mg（1σ，10s） |
全溫 |
|
|
零偏重復性 |
≤10mg（1σ） |
全溫 |
|
|
線性度誤差 |
≤0.5% |
全溫 |
|
|
交叉耦合 |
≤0.5% |
|
|
|
帶寬 |
≥1000Hz |
可配置 |
|
|
磁力計指標 |
測量范圍 |
±6Guass |
可選擇 |
|
線性度誤差 |
≤0.1%（±1Gauss范圍內） |
|
|
|
交叉耦合 |
小于0.3% |
|
|
|
分辨率 |
≤0.12mGauss（帶寬50Hz時） |
|
|
|
帶寬 |
5MHz |
可配置 |
|
|
衛導指標 |
水平位置 |
＜8m（RMS） |
|
|
高程 |
＜10m（RMS） |
|
|
|
速度 |
≤0.5m/s（1σ） |
|
|
|
更新頻率 |
10Hz |
|
|
|
最大速度 |
＞2000m/s |
|
|
|
熱啟動 |
＜6s |
|
|
|
重捕時間 |
≤3s |
|
|
|
工作頻點 |
BD2-B1/GPS-L1或BD2-B3 |
可選擇 |
|
|
對準精度 |
滾轉角：≤3°（1σ） |
|
|
|
組合導航指標 |
位置精度 |
≤12m（RMS） |
|
|
速度精度 |
≤0.5m/s（1σ） |
|
|
|
姿態精度 |
≤5°（3σ） |
|
|
|
接口 |
通信接口 |
按需配置 |
|
|
開關量接口 |
按需配置 |
|
|
|
模擬量接口 |
按需配置 |
|
|
|
JTAG接口 |
按需配置 |
|
|
|
尺寸 |
滿足30mm及以上口徑產品需求 |
|
|
|
重量 |
≤500g |
|
|
|
供電電壓 |
28V±4V |
|
|
|
穩態功耗 |
≤20W |
|
|
|
溫度范圍 |
工作溫度 |
-40℃~+60℃，-45℃~+65℃ |
|
|
貯存溫度 |
-50℃~+70℃ |
|
|
|
振動 |
6.06g，20Hz~2000Hz |
|
|
|
沖擊 |
25000g炮射過載 |
|
|
|
注：在±500°/s范圍內測試。 |
|||
